В начале года приобрел 3D принтер для хобби.
Тут хочу поделиться своими работами.
Что - то моделировал сам. Что - то скачивал с интернета.
Что - то печатал для себя. Что - то родным. А что - то и на заказ.

Одна из первых напечатанных моделей:
Скелет рыбки. Печатается целиком, но позвонки друг от друга отделены, свободно двигаются и при этом не разъемные.



Себе печатал интересный стаканчик. Ставлю в него зубную щетку и пасту



Для отца печатал контейнеры для полотен лобзика.





А для самого лобзика отец делал чемоданчик и уголки для него тоже были напечатаны.





Сообщение отредактировал RUSich - 8.6.2018, 22:13

Эскизы прикрепленных изображений



[vSalde]

Какова себестоимость, например, стаканчика получается?

[Velvet]

Да, стаканчик занятный

А насколько тонко печатает? 0,2-0,5 мм может?
Типа такого может? Интересует мягкий вариант (печать под штемпельную краску) и твёрдый (для оттиска на мягком материале типа пластилина).




Сообщение отредактировал Velvet - 9.6.2018, 9:48

[RUSich]

Какова себестоимость, например, стаканчика получается?

Сложно сказать.
Вес стаканчика 34 грамма. При стоимости 1кг катушки пластика от 700 до 1500 рублей
Но при этом печать конкретно этого стаканчика длилась что то около 10 часов.
Сказывается сложная форма, поддержки, и печатал самым тонким для моего станка слоем 0,1 мм
Можно быстрее. Повлияет на качество поверхности.
По эл. энергии не считал, так как ват метра нет.

Основное - это время.

[RUSich]

Да, стаканчик занятный

А насколько тонко печатает? 0,2-0,5 мм может?
Типа такого может? Интересует мягкий вариант (печать под штемпельную краску) и твёрдый (для оттиска на мягком материале типа пластилина).

Сейчас у меня стандартное сопло 0,4 мм. Печатал только им. Но прикупил и в запасе лежат 0.2, 0.3, 0.5
Опять же, гибкий пластик куплен, но печатать им ещё не пробовал. может не пойти, так как у меня подача системы bowden.

Был заказ на печать серии брелков "САМБО"


Сначала печатал отдельно буквы и вклеивал их в ниши для букв в красном колечке. Потом переработал модель, расширил белое основание и буквы стали его частью.
Красное колечко стало с вырезом под буквы.

[RUSich]

Достал меня в своё время чехол для пропуска такого формата.

Прорези там слишком тонкие. Годятся для бумаги. А на ВСМПО пропуск толще.
Боковые стенки постоянно изгибало и пластиковая пленка рвалась и лохматилась.
Думаю: "у меня же 3D принтер есть", замоделил и распечатал себе, друзьям.
А потом и заказывали, и как подарок на 8 марта / 23 февраля...











Сообщение отредактировал RUSich - 9.6.2018, 13:01

[Электромонтажные...]

А какова цена чехла для пропуска?

[RUSich]

А какова цена чехла для пропуска?

по 150 р за чехол, и если нужен другой дизайн, то ещё за моделирование от 20р.

[Tema567]

Очень хорошее начало положено, молодец! Ждём с нетерпением продолжения и новых фоток!

Сообщение отредактировал Tema567 - 9.6.2018, 13:42

[RUSich]

Отец делал себе переноску (удлинитель на катушке)

Собственно катушку печатал я





Далее, по размерам были напечатаны 2 боковых крышки с вырезами под розетки

Это уже в сборе




Сами розетки и их лицевые панели покупные и обрезанные под размер.

Фото готовой переноски чуть позже...

[Шурик]

а что за пластик? в ацетоновых парах пробовал держать для сглаживания слоев и придания блеска?

[RUSich]

а что за пластик? в ацетоновых парах пробовал держать для сглаживания слоев и придания блеска?

Это PLA. Он в ацетоне не растворяется. Для него дихлорметан(этан) нужен.
ABS есть (его можно в ацетоне сглаживать), но им печатаю мало. Он токсичный типа, а у меня нормальной вытяжки пока не оформлено.
ABS, кстати, очень хорошо обрабатывается шкуркой, напильником и т.д.
PLA получается прочнее, но обрабатывается сложнее.

[Шурик]

Это PLA. Он в ацетоне не растворяется. Для него дихлорметан(этан) нужен.
ABS есть (его можно в ацетоне сглаживать), но им печатаю мало. Он токсичный типа, а у меня нормальной вытяжки пока не оформлено.
ABS, кстати, очень хорошо обрабатывается шкуркой, напильником и т.д.
PLA получается прочнее, но обрабатывается сложнее.

А если я свою модельку скину, можно будет напечатать?

[RUSich]

Зависит от модели.
А так, можно...

[Шурик]

Зависит от модели.
А так, можно...

скинул модельки в личку. ЛК форума не показывает что есть отправленные письма, поэтому ХЗ ушло или нет.

[Шурик]

кстати, может данный сайт уже знаком, раз вникаешь в 3Д печать. Но вдруг нет :) там много чего забавного https://www.thingiverse.com

[RUSich]

кстати, может данный сайт уже знаком, раз вникаешь в 3Д печать. Но вдруг нет :) там много чего забавного https://www.thingiverse.com

Сайт знаком. Несколько интересных моделек оттуда стянуто и распечатано.

[RUSich]

Обещанные фото переноски.
Коробка из фанеры и пластика от подоконника.

[RUSich]

Какие цвета есть...

[RUSich]

Недавно совсем себе под свёрла футляры печатал

[RUSich]

С просторов великого Thingeverse стыбженно...




И распечатано



Сообщение отредактировал RUSich - 2.10.2018, 18:01

[RUSich]

Другу колечко напечатал...

[RUSich]

Распечатка корпуса динамика в автомобиль

Сейчас занимаюсь креплением пищалок в авто...

А это фотки левого корпуса вместе с колонкой.

[RUSich]

С сайта thingiverse взята модель Sea Serpent (морского змея)




И понеслась печать...
В процессе работы:




Печать головы:




Ну и результат.







Змеюка состоит из сегментов, которые соединяются шаровыми шарнирами. Довольно свободно двигается...

[RUSich]

Доделал ещё одного дракона. На этот раз раскрасил его...



Больше фото тут

[Svetlaya]

Клевые дракончики!!!

[ляксандр]

Ещё совсем недавно 3D–печать была модной новой технологией, но, похоже, уже очень скоро ей придется отправиться на свалку истории. Ей на смену идет новая технология под названием "репликация". Разница между ними — примерно как между матричным (если вы еще помните, что это такое) и лазерным принтером. Если 3D–принтеры печатают создаваемые ими объекты слой за слоем, медленно и печально, то изобретенный калифорнийскими инженерами репликатор создает объект фактически сразу, проецируя последовательность двумерных проекций создаваемого объекта на вращающийся цилиндр, заполненный затвердевающей под действием света жидкой синтетической смолой (акрилат).

Смола поглощает фотоны и, как только оно процесс достигает определенного порога, акрилат полимеризуется — молекулы смолы соединяются вместе в цепочки, образуя твердый пластик. Оставшаяся жидкость удаляется, оставляя твердый трехмерный объект.

Процедура занимает около двух минут для объекта размером в несколько сантиметров.
https://www.youtube.com/watch?v=t5UsRDS-wqI...amp;app=desktop
---------------------------
и да. я. если чо. ламер вувльгарис в тем этой

[RUSich]

Выглядит интересно, но пока очень сыро....
Что касается 3D печати сегодня, то уже существует много разных технологий...
FDM - это когда тонкое сопло выдавливает пластик и размазюкивает его слой за слоем.
SLS - это когда полимер слой за слоем засвечивается ультрафиолетом, лазером или светом.
Есть печать лазерным спеканием металлических порошков.
Есть послойное напыление полимера форсунками, как в струйном принтере и тут же его полимеризация.
Есть печать песком, шоколадом, пластиком, бетоном, металлом, полимерами и прочими материалами...

Каждая технология имеет свои плюсы и минусы. И "технология, которая заменит все прочие" - это ещё одна технология со своими плюсами и минусами...

[RUSich]

На работе воду носим в пятилитровых бутылках. Пластиковые ручки изнашиваются и рвутся, да и носить их не удобно.
Замоделил и напечатал ручку для переноски бутылок собственной конструкции

[RUSich]

Зелено-желтая используется уже пол года. Сине-белая свежая в связи с обрывом очередной ручки...

[RUSich]

Статуэтка игрового персонажа.

Mercy (Ангел) из игры Overwatch.
Разукрашивал акриловыми красками с применением аэрографа.

[RUSich]

[RUSich]

[RUSich]

У друга и его жены были дни рождения, подготовил им "пластиковые" подарки...

[RUSich]

[RUSich]

[KsenyaSan]

Крутяяяяк!!

[RUSich]

Печатал и разукрашивал персонажа Алиту из фильма "Алита. Боевой ангел".

[RUSich]

[RUSich]

[RUSich]

[RUSich]

Печатал и окрашивал роковую вдову из игры Overwatch
https://3dtoday.ru/we-print/no-one-can-hide-from-my-sight

[Madar]

нереальными кажутся просто! никак не привыкну, что все реально!

[RUSich]

Трисс Меригольд - магичка из вселенной серии книг и игр "Ведьмак"
Модель взял готовую и доработал


Было / стало

Распечатал и покрасил







Высота фигурки 25см

[Zhenya85]

Качество печати без покраса интересно глянуть. И, если я что-нить смоделю и попрошу напечатать - дорого будет?)

[RUSich]

Есть запоротый кусок торса этой Трисс.
Без обработки и покраски, только поддержки удалены





По цене беру за час печати 50р. А он уже зависит от размера, заполнения, высоты слоя, поддержек и т.д.

В частности, такой торс я около 8 часов печатал с толщиной слоя 0.1мм (считается маленькой толщиной для приемлемо-хорошего качества и чтобы слои не были сильно видны)

[RUSich]

Котобус из анимэ "Мой сосед Тоторо"

[entersandmen]

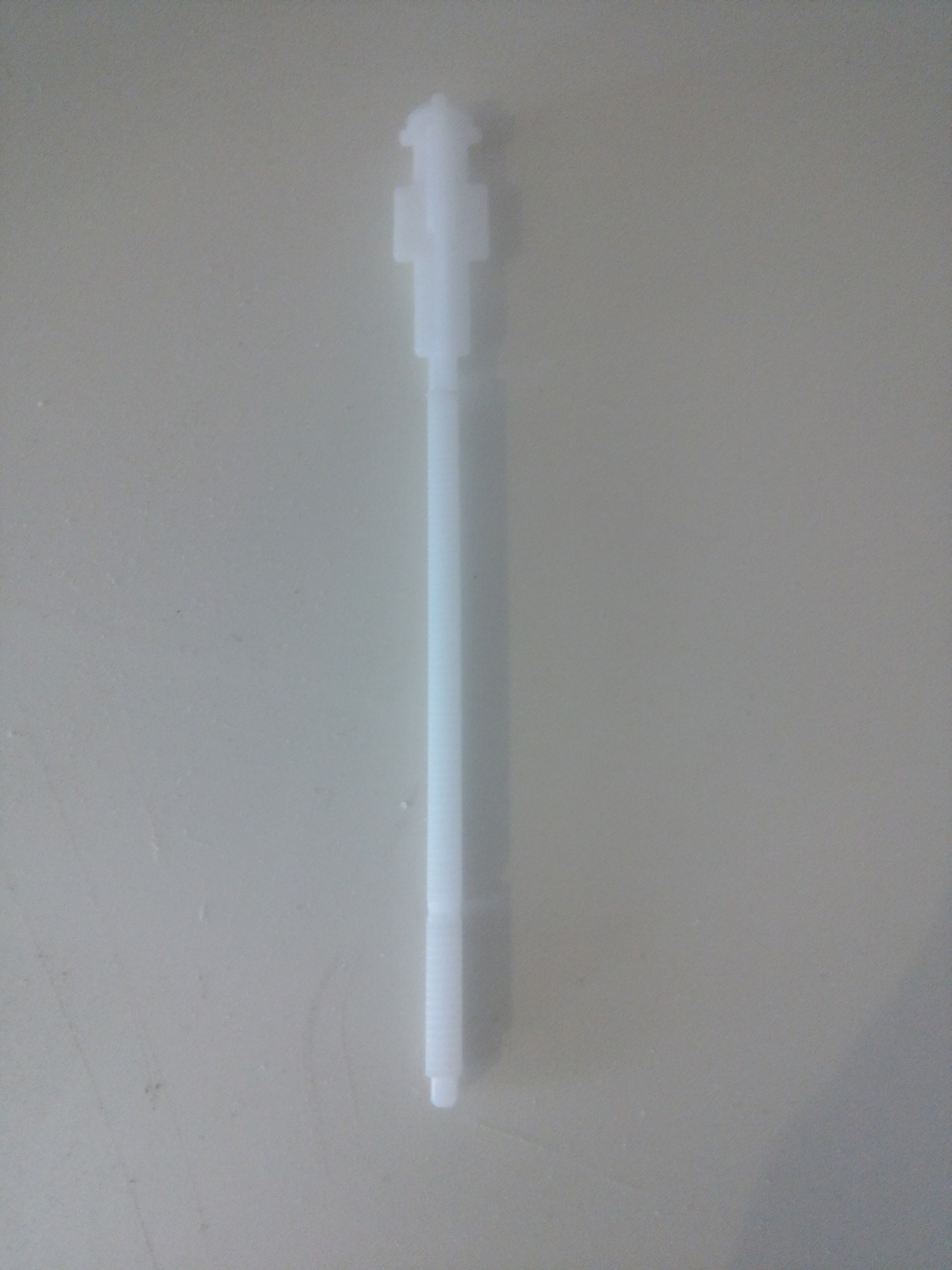

Привет Русич, сможешь ли изготовить вот такой шток?

Эскизы прикрепленных изображений



[RUSich]

Привет Русич, сможешь ли изготовить вот такой шток?

Смогу наверное. Надо знать условия работы (температура важна, что бы выбрать материал) и размеры, а то по фото не понятно.
Понадобится целый или сломанный образец, чтобы снять размеры (или чертёж или 3d модель)

Сообщение отредактировал RUSich - 17.4.2020, 15:16

[entersandmen]

Смогу наверное. Надо знать условия работы (температура важна, что бы выбрать материал) и размеры, а то по фото не понятно.

Это шток, который открывает клапан подачи воды в инсталляции подвесного унитаза. Там две кнопки смыва-большая порция воды и малая, так вот одного штока изначально не было в комплекте, а аппарат был приобретён пол-года назад моим заказчиком, поэтому разборки с продавцом не имеет смысла наводить в данный момент. Готов предоставить имеющийся шток для снятия параметров и оплатить все расходы, связанные с изготовлением второго. Оставляю свой телефон в личке.

[Mitya]

Тоже осваиваю 3д печать, вот только с постобработкой у меня проблемы(всегда по рисованию 3 было). Так что упор делаю на качество печати))

[Mitya]

[RUSich]

Тоже осваиваю 3д печать, вот только с постобработкой у меня проблемы(всегда по рисованию 3 было). Так что упор делаю на качество печати))

На чем печатаете и чем?

[Mitya]

На чем печатаете и чем?

Flyingbear tornado2 сильно переделанный, всем чем можно))) Экспериментирую!

[Mitya]

[Mitya]

[Mitya]

На данный момент пока самый большой проект. Управление с телефона по веб серверу, 7 сервоприводов. Осталось динамик впихнуть и камеру в глаз))) Проект не мой, просто повторяю. 313 деталей.

[RUSich]

Здорово. Двухэкструдерный принтер?

[Mitya]

Был, переделал на E3Dv6 direct. Химера так себе, охлаждение не очень, да и 2е сопло как не выставляй всегда цепляет.

[eshca]

Добрый вечер, можете напечатать шестерню по образцу?

[Частник]

В начале года приобрел 3D принтер для хобби.
Тут хочу поделиться своими работами.
Что - то моделировал сам. Что - то скачивал с интернета.
Что - то печатал для себя. Что - то родным. А что - то и на заказ.

Одна из первых напечатанных моделей:
Скелет рыбки. Печатается целиком, но позвонки друг от друга отделены, свободно двигаются и при этом не разъемные.



Себе печатал интересный стаканчик. Ставлю в него зубную щетку и пасту



Для отца печатал контейнеры для полотен лобзика.





А для самого лобзика отец делал чемоданчик и уголки для него тоже были напечатаны.

Добрый день, я у мотоцикла потерял крыши ку от подсветки номера, можете изготовить?

[Частник]

Добрый день, я потерял крышичку от подсветки номера на мотоцикле, можно попросить изготовить?

[RUSich]

Добрый день, я потерял крышичку от подсветки номера на мотоцикле, можно попросить изготовить?

Добрый. А габариты какие? И какие пердполагается температуры при эксплуатации?
Если будет чертёж, модель, или образец, можем попробовать.

[RUSich]

Добрый вечер, можете напечатать шестерню по образцу?

Можем попробовать напечатать.

[Ivanchik]

Здравствуйте, а можете напечатать вот такую штучку, ну только целую ? Это запчасть от автоматической палатки, в длину примерно 4 см. Сколько будет стоить ? И что для этого нужно ?

[RUSich]

Скорее всего можно. Требуется образец для моделирования или готовая модель. По цене отвечу после молелирования, скорее всего не дороже 200 р + работа за создание модели.

[psyche]

Вброшу свои 5 копеек. Цветочный горшок. Можно ведь? Материал - ABS. Раскрашивала мама.
Думаю ещё размером поменьше распечатать, под карандашницу.
Ещё могу вбросить то что раньше печатал, если будет к месту и топикстартер не против.

https://sun9-62.userapi.com/ENQefHJ0_NbD9Ov...6Kp7bDXhMkY.jpg

Сообщение отредактировал psyche - 5.9.2020, 1:27

[RUSich]

Ещё могу вбросить то что раньше печатал, если будет к месту и топикстартер не против.

Конечно не против

[psyche]

Ну тогда приступим







Сообщение отредактировал psyche - 7.9.2020, 4:15

[psyche]

[psyche]

Сообщение отредактировал psyche - 7.9.2020, 4:41

[psyche]

Эти две уже не FDM. Одна из самодельного фотополимера, другая - литьё из покупного фотополимера для стоматологии. На всякий случай: то что пощщу - печаталось не на готовом покупном, а на самосборе и опенсорсе. В некоторых случаях использовались корпуса от готового и менялись кишки. Вощим всё переделввалось (а то закидают говном, типа на готовеньком каждый может).



Сообщение отредактировал psyche - 7.9.2020, 7:20

[psyche]

А, из сахара ещё есть, но тоже FDM. И шоколадом немножко.






Сообщение отредактировал psyche - 7.9.2020, 7:07

[psyche]

Дальше опять FDM. Материал где-то ABS, где-то PET



Переходник для микроскопа:

Ванночка для фотополимерника:

Литофания:

Абажюры на лампочки:



Ободок для щитка для медиков (гуманитарная помощь):


Сообщение отредактировал psyche - 7.9.2020, 7:51

[psyche]

Болт со стекловолоконной арматурой:


Шестерня:

Корпус для RaspberryPi (в стиле Aperture Science):


Скелет люстры (хотя было проще просто из палок сколотить):


Сообщение отредактировал psyche - 7.9.2020, 7:47

[psyche]

Фотополимерник. Стоматология, ювелирка (в основном без постобработки, как и большинство того что выше. Да, в размеры попадает, усадка для литья учтена, на шейки и штыри имплантов садится, зазоров нет, не болтается, расшарашивать не надо, цементный зазор минимальный):









Сообщение отредактировал psyche - 7.9.2020, 8:19

[psyche]

[goldmaster666]

Добрый день. тема еще активная? и если да, то сколько возьмешь за печать по готовой 3D модели? сам сделаю как надо). а надо будет под плойку держатели для стены

[RUSich]

Добрый день. тема еще активная? и если да, то сколько возьмешь за печать по готовой 3D модели? сам сделаю как надо). а надо будет под плойку держатели для стены

50р за час печати. Цена, соответственно, зависит от настроек, формы и размера модели.

[Ка лсон]

Здравствуйте.
Шестеренка на 30 зубьев, 2 см в диаметре, сколько стоить будет?
Чертеж приложу.

[RUSich]

Здравствуйте.
Шестеренка на 30 зубьев, 2 см в диаметре, сколько стоить будет?
Чертеж приложу.

рублей 50-100, в зависимости от размера в высоту

[Ка лсон]

рублей 50-100, в зависимости от размера в высоту

В личку написал.

[RUSich]

Крепёж и декорации самодельных полок

Обживаю новое местечко. Места на кухне много, но на все нужды всё равно не хватает. Задумал сделать дополнительные полки.

Со старого места жилья притащил разобранный шкаф, который на новом месте не пригодился и части которого уже пустил на стол для принтеров... Взял полочку от шкафа, распилил её ручной пилой на 2 плиты по диагонали. Чтобы закрыть шов, смоделировал торцевые заглушки.

На стол моего ender - 3 целиком заглушка не влезает, потому разрезал её на 2 части. А чтобы шов не бросался в глаза, сделал простенький рисунок крестиков ноликов...

Напечатал из pet-g серого цвета. Панельки предварительно так же задул серым грунтом и матовым лаком (изначально шкаф коричневый).

Приклеил заглушку на жидкие гвозди.

В новой квартире нам достался старый шатающийся журнальный столик ещё производства СССР. Приткнуть его некуда, потому он был разобран. Из его конструкции извлечены старые уголки.

Смоделировал для этих уголков заглушки на защёлках.

Напечатал тем же pet-g.

полочки крепил к стене на эти уголки


В итоге полка хоть и сделана "из говна и палок", выглядит вполне себе цивильно и вписывается в уже существующий интерьер

[RUSich]

Кухонные крючки над мойкой на овальной штанге

Видел в разных кухнях крючки на стенах, на которые подвешиваются всякая утварь.

Захотелось сделать что то подобное, да ещё и над мойкой, чтобы вода с кухонного инструмента стекала в мойку обратно.

Купил в местном магазине металлическую полированную овальную штангу для одёжного шкафа.

Смоделировал во Fusion 360 крепления этой штанги на нижнюю поверхность кухонного шкафчика.

Смоделировал крючки для легкого инструмента (половники, ситечко и т.д.) и крючок потолще для сушки сковородок и разделочных досок.




За счет овальной формы сечения штанги крючки не поворачиваются и надёжно удерживают инструмент. Но при этом легко перемещаются вдоль штанги и занимают минимум места и требуют на себя мало пластика.Мелкие крючки фиксируются перемычкой. Перемычка защелкивается на крючке.

Конструкция крупных крючков состоит из 3х частей так же на защелках.


Печатал из pet-g.

[n1ger]

Приветствую! Шестерню по образу и подобию получится изготовить? Если есть возможность, скиньте телефон в лс

[Китус]

Добрый день.
На заказ печатаете детальки?
Нужна дель - накладка на крутилку климат контроля размер не большой диаметром наружным 44 внутренний диаметр 40 и высотой 12 мм модель есть.

[RUSich]

Добрый день.
На заказ печатаете детальки?
Нужна дель - накладка на крутилку климат контроля размер не большой диаметром наружным 44 внутренний диаметр 40 и высотой 12 мм модель есть.

Добрый день. На данный момент станок на ремонте. Ориентировочно в середине февраля починю.

[Lysyj®]

Здравствуйте. Нужно изготовить пару деталей. Актуально?
